Publicerad - 2020

Spiralfjädrar: Uppseendeväckande resultat i spiralfjäderprover

Tech news

Spiralfjädern ingår tillsammans med stötdämparen och fjäderbenlager, som en säkerhetskomponent i fjäderbenet. Det är just därför kvaliteten på spiralfjädern är viktig och särskilt under vintermånaderna där låga temperaturer ofta är en bidragande faktor till att spiralfjädrar brister. Efter att Triscan av flera av företagets kunder presenterades för en konkurrerande produkt till ett otroligt lågt pris, inleddes en undersökning. Resultaten av de utförda testerna visade sig vara uppseendeväckande.



Två exemplar av det konkurrerande företagets spiralfjäder till framaxeln, passande på utvalda modeller av Citroën C4 och Peugeot 307 under åren 2000-2008, underkastades två vanliga tester.



Det första testet hade till avsikt att kontrollera spiralfjäderns konformitet - dvs. spiralfjäderns förmåga att behålla sin ursprungliga form. Testet utfördes genom att mäta fjäderns höjd, varefter fjädern komprimerades och höjden mättes igen. Mätningen för de två testade fjädrarna avslöjade att höjden hade reducerats med 10 mm. I allmänhet måste fjädern naturligtvis återgå till sin utgångspunkt och därmed ha samma längd. Oförmågan att återgå till utgångspunkten kan hänföras till användning av fjäderstål av låg kvalitet.



Det andra testet var ett hållbarhetstest. Under detta cykliska test pressas fjädrarna kontinuerligt samman 1 miljon gånger eller tills fjädran brister. I detta fall 180 mm-komprimering från en startpunkt på 875N-3833N. Som framgår av tabellen nedan bröts fjädrarna efter ca. 95 000 och 612 000 kompressioner. De utförda testerna är gjord vid 20 grader och det är värt att notera att sannolikheten för spiralfjäderbrott ökas desto lägre omgivningstemperatur. Liksom med det första testet kan fjädrarnas oförmåga att klara testet hänföras till användning av fjäderstål av låg kvalitet.




 Testfjäder   Fjäder-  längd [mm]  Kompression  [mm]

 F   start  [N]

 F
 stopp  [N]

Brott vid

 [Kompression nr.]

OE krav
 1  441  180  875  3833  95.027  >1.000.000
 2  440  180  875  3833  612.781  >1.000.000

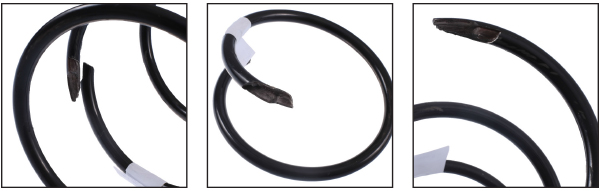

Testfjäder 1


test 1

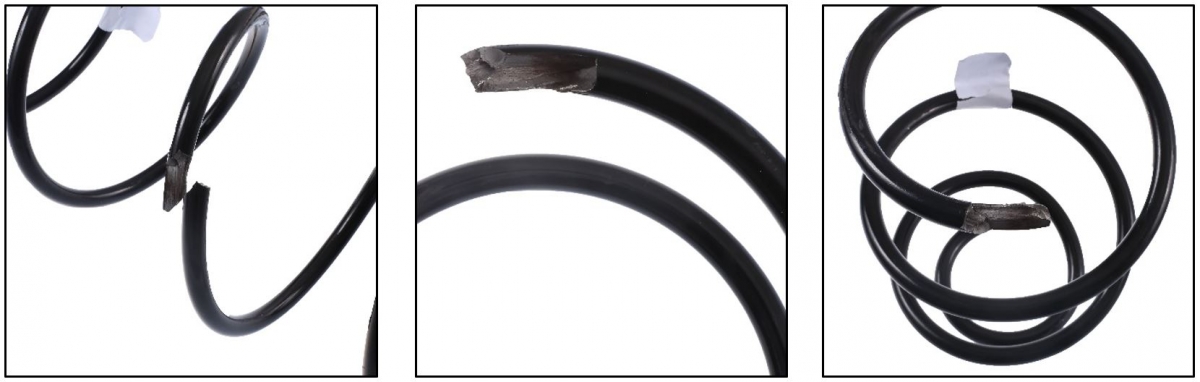

Testfjäder 2

test 2





”Den hållbarhetstest som utförs bekräftar, att det ofta finns ett tydligt samband mellan pris och kvalitet”, förklarar Lars Berthelsen, produktkoordinator hosTriscan a/s och fortsätter: "Detta är också fallet, särskilt när det gäller säkerhetskomponenter för att säkerställa, att kvaliteten lever upp till gällande standarder - det är helt avgörande och särskilt viktigt i fall där fel kan få mycket stora säkerhetsmässiga konsekvenser".



test 3

Produkt koordinator Lars Berthelsen



Samtliga av Triscans spiralfjädrar tillverkas av den svenska tillverkaren Lesjöfors och uppfyller OE-kravspecifikationen för min. 1 miljon kompressioner. Beroende på fjädertyp används antingen fjäderstål EN 10270-2 FDSiCr eller EN 10089. Fjädrarnas korrosionsskydd består av en zinkfosfatering och efterföljande pulverlackering, som regelbundet kontrolleras för att tåla 1000 timmar i en  saltdimma kammare. Lesjöfors har en högteknologisk produktion och över 150 års erfarenhet av tillverkning av fjädrar. All tillverkning och utveckling sker i Sverige. Spiralfjädrarna är tillverkade av högkvalitativt fjäderstål och är kallvikta på CNC-maskiner, vilket garanterar en kontinuerlig hög och likartad kvalitet. Lesjöfors är certifierad enligt ISO/IATF 16949: 2016, ISO9001: 2008 och ISO14001: 2004. Spiralfjädrarna tillverkas enligt "Matchande kvalitet" och kan därför användas av auktoriserade verkstäder utan att det påverkar fordonets garanti.
